| DNE-2630 5G廣播通信直放站 |
 |
| 產品概述 |
| 5G站點建設BBU和AAU之間都是通過光纖連接，使用的是25Gbps速率的光模塊，一個BBU帶3個AAU，需要6芯，如果需要反開4G，就需要12芯，對纖芯的使用很大。其實，在R16中，完善了IAB：Integrated Access and Backhaul功能，可以在光纖到不了或資源受限的場景進行使用。 |
| 主要特性 |
★光傳輸影響小，設備具有較高穩定性
★數字傳輸速率高，容量較大，投資效益高
★采用全數字化射頻、數字光傳輸處理技術
★采用高速及高動態ADC、DAC技術
★采用大功率高線性功放技術，保證信號不失真放大，降低對基站的底噪抬升
★具有時延自動調整功能
★1臺近端機可拖帶32個遠端機
★支持星型、菊花鏈型和混合型組網方式，組網靈活多樣，可實現大面積拉遠覆蓋
★支持本地及遠程監控功能，輸出功率查詢、故障主動上報等
★支持以有線或者無線方式連接網管平臺（可選）
原理框圖
|

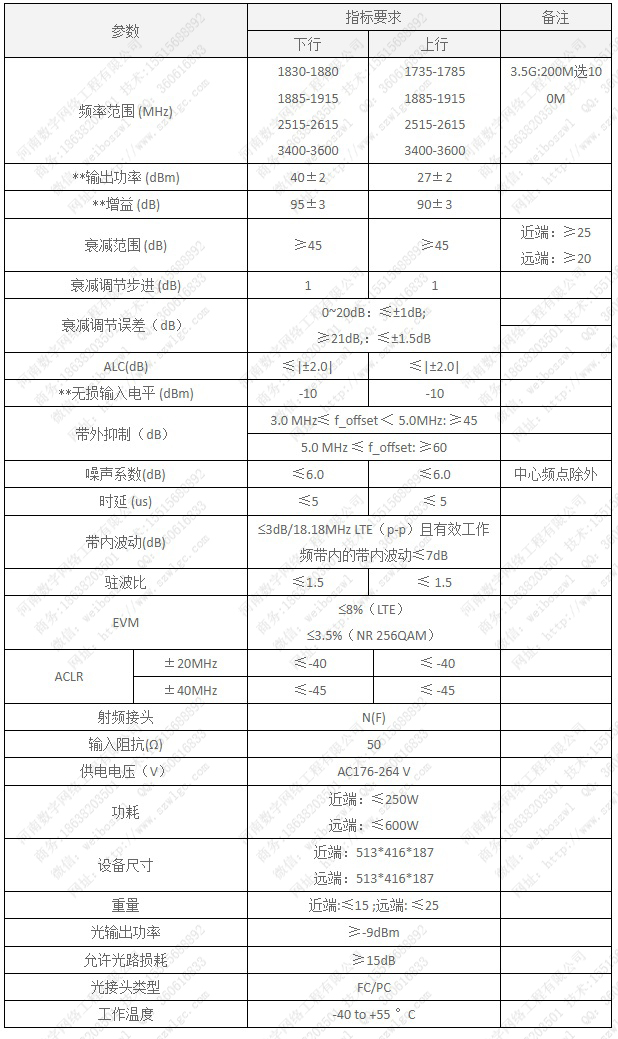

| 技術指標 |
|
| 應用范圍：中鐵隧道、中交隧道、高速公路隧道，城市公交隧道，地下商場覆蓋、盲區信號覆蓋系統。 |
 |
| 技術指標： |
|
|
|
|
| 主要技術指標 |
上行 |
下行 |
備注 |
| 工作頻段(MHz) |
1710-1785 |
1805-1880 |
|
| 2515-2675 |
基站同步 |
| 3400-3500 |
基站同步 |
| 最大輸出功率(dBm) |
30±2 |
42±2 |
|
| 自動電平控制范圍 |
當輸入信號電平提高小于10dB(含10dB)時，輸出功率應保持在最大輸出功率的±2dB之內 |
|
| （ALC） |
當輸入信號電平提高超過10dB時，輸出功率應保持在最大輸出功率的±2dB之內或關閉輸出 |
|
| 最大增益(dB) |
85±2 |
90±2 |
|
| 最大允許輸入電平（dBm） |
-10 |
|
| 增益可調節范圍(dB) |
≥30 |
|
| 增益調節步長（dB） |
1 |
|
| 增益調節誤差(dB) |
0-10：≤|±1.0| |
|
| 10-20：≤|±1.0| |
|
| ≥21：≤|±1.5| |
|
| 帶內波動(dB) |
≤6 |
|
| 電壓駐波比 |
≤1.8 |
|
| 噪聲系數(dB) |
≤5 |
|
| 傳輸時延(us) |
≤2 |
|
| 頻率誤差(ppm) |
≤0.05 |
|
| EVM |
≤8% |
|
| 互調衰減 |
帶內 |
≤-36dBc/30kHz |
|
| 偏離工作頻段邊緣10MHz之外 |
9KHz-1GHz≤-36dBm/100KHz |
|
| 1GHz-12.75GHz≤-30dBm/1MHz |
|
| 帶外抑制(dBc) |
5MHz≤f_offset_CW＜10MHz |
≤-40 |
|
| 10MHz≤f_offset_CW |
≤-60 |
|
| 雜散發射(dBm) |
偏離工作頻段邊緣10MHz之外 |
9kHz～150kHz/1kHz≤-36 |
|
| 150kHz～30MHz/10kHz≤-36 |
|
| 30MHz～1GHz/100kHz≤-36 |
|
| 1GHz～12.75GHz/1MHz≤-30 |
|
| 工作電源 |
AC190-260V@50/60Hz |
|
| 環境要求 |
溫度-25℃～+55℃，濕度≤95% |
|
| 本地監控接口 |
RJ-45 |
|
| 遠程監控 |
無 |
|
| 射頻接口 |
N-F |
|
| 阻抗（Ω） |
50 |
|
| 防護等級 |
鋁合金壓鑄機箱IP65 |
|
| 尺寸（mm） |
490*410*190 |
|
| 重量（Kg） |
≤35 |
|
|
|
|
|
